中国建筑遮阳材料协会理事单位，荣获2013年度中国建筑遮阳十大新锐品牌，格拉夫（GARRAF）节能制品（南京）有限公司是由西班牙巴塞罗那的GAMA集团投资成立的外资企业，负责格拉夫节能产品在中国的销售和服务。公司专业设计和生产格拉夫智能卷帘系统产品，广泛应用于民用及商用建筑的门窗保温和防护等方面。格拉夫智能卷帘窗可广泛应用于别墅、高档公寓、酒店等场所。

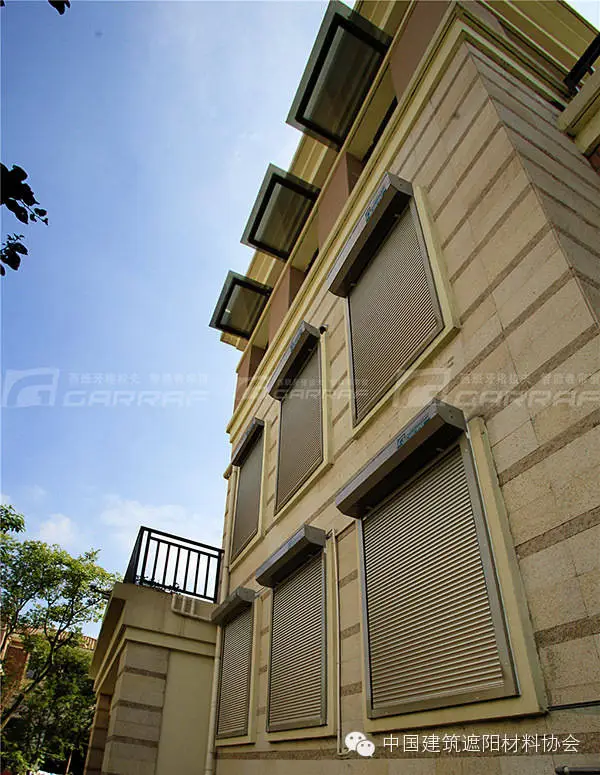

案例系列（一）

总部GAMA集团是专业的建筑节能系统方案供应商，主要业务范围涵盖了建筑节能产品设计、生产及系统集成，产品涉及建筑外墙、屋面及门窗等保温隔热应用的各个方面，具有二十多年的成功经验。其产品在中国市场已经快十年年历史，在中国高铁、航空航天、高端建筑等领域已经得到广泛应用。GAMA拥有覆盖超过30个国家的经销网络，向客户提供完整的建筑保温系统解决方案。

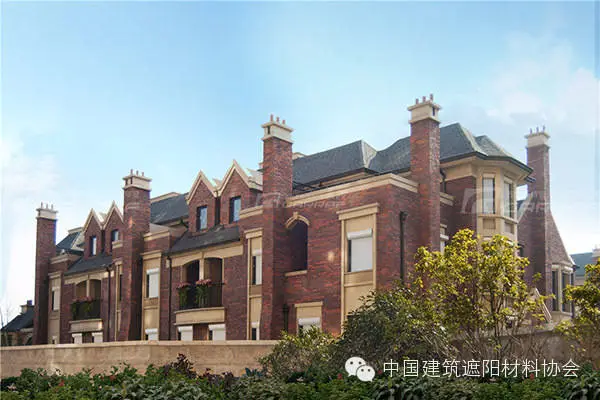

案例系列（二）

格拉夫（南京）拥有成熟的设计和管理团队，依托西班牙总部的技术支持，我们能实现对国内客户具体建筑项目需求的精确描述和快速反应，获得令客户满意的效果。

我们的愿景：为每一个家庭提供安全安静更安逸的美好享受！

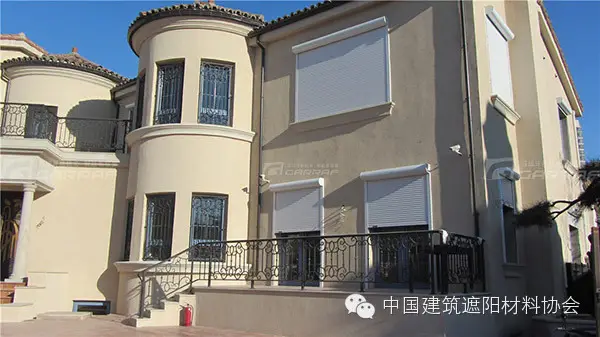

案例系列（三）

格拉夫多功能卷帘产品简介

格拉夫（GARRAF）多功能卷帘系统是采用节能帘片或高强度铝型材帘片为核心制成的卷帘门、窗产品。具有遮阳、防盗、隔音、保温、智能、健康等特点。

节能帘片是多功能卷帘系统的核心部分，它采用彩色预涂覆铝合金薄板，经冷弯辊压成型后，在空腔内填充高效的聚氨酯保温泡沫，形成复合一体结构的帘片。聚氨酯泡沫是目前已知的效果最好的保温材料，填充到帘片内使整个帘片具有一定的机械强度，而预涂覆铝板防锈耐候，因此格拉夫多功能卷帘可长期使用且性能稳定（普通气候条件下使用寿命超过25年）。高强度铝型材帘片结实耐用，连成一体的帘片有效的防撬防冲击力，可以代替传统的牢笼式防盗窗，起到安全防盗的作用。

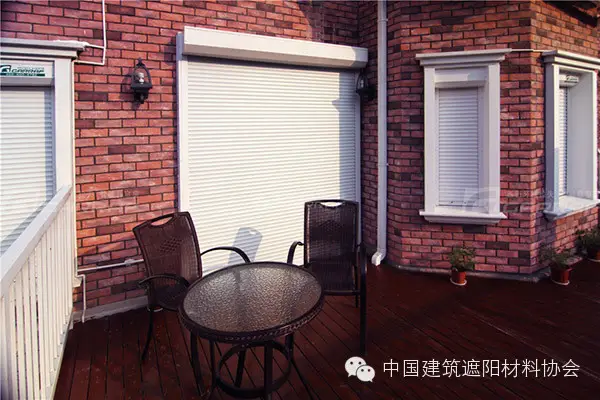

案例系列（四）

节能帘片采用了完全环保的聚氨酯泡沫，在制造和使用过程中都不会释放损害臭氧层的氯氟烃（HCFC）物质，是一种环境友好的产品。

与普通外遮阳产品相比，格拉夫节能卷帘除了具备遮阳等特点，但其保温、隔音、防盗、健康等功能是普通外遮阳产品所不具备的，因而是一种复合功能的产品。此外，格拉夫多功能卷帘系统还可以直接被设计成为独立的建筑物，为一些需要临时性建筑的场合提供良好的防护。

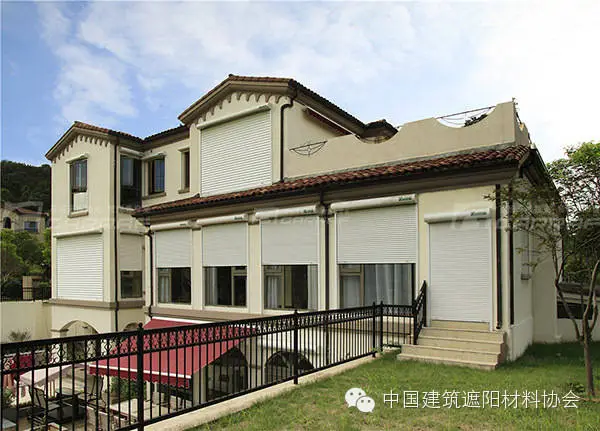

案例系列（五）

格拉夫卷帘具有以下特点：

遮阳

铝合金制成的帘片具有100%的遮光率，因此节能卷帘系统在完全放下时能阻挡绝大部分的阳光，有效隔绝夏日阳光的热量。在烈日炎炎的夏日，格拉夫多功能卷帘的遮阳效果即可帮助降低房屋空调能耗20%以上。帘片的挂钩部分有规则的开孔，可以自由调节室内采光和通风，保证室内环境处于理想状态。

防盗

多功能卷帘的帘片是连成一个整体的，具有相当的强度，升降装置具有自锁功能，并且在卷帘系统的上端还安装有防上推装置，可以阻止外力的撬动，防止窃贼采用撬棍入室行窃。具有专利技术的防风防盗导轨及双排侧扣系统，坚固耐用的型材帘片，加上智能化防盗系统，可以让您及家人高枕无忧。

隔音

聚氨酯泡沫是良好的吸音材料，其内阻尼有助于减少震动，降低噪音。实验表明，卷帘门窗在关闭状态下可有效衰减室外噪音15-20分贝，即使身居闹市，也可享受宁静生活 。

保温

聚氨酯泡沫是目前所知的保温效果最好的材料，广泛应用于冰箱、热水器、冷库等的保温方面。同等厚度的泡沫比砖墙的保温效果高出20倍以上，把聚氨酯泡沫应用于建筑可有效提高保温性能，降低空调能耗。西班牙格拉夫多功能卷帘在完全关闭时具有良好的保温性能，同时可与玻璃门窗共同形成封闭的隔热空间，使建筑物的门窗部分达到与外墙（含保温层）相同的保温性能。

智能

只需要在您的IPAD，I PHONE上预装操控软件，遇到意外情况即可智能报警，且通过IPAD，I PHONE等一键操控，能实现定时开启等智能功能。

健康

铝合金帘片与普通窗帘比，可以防尘防蚊虫，易***，不易滋生螨虫，给您一个健康生活空间；隔音遮光睡得香，提高生活质量 。

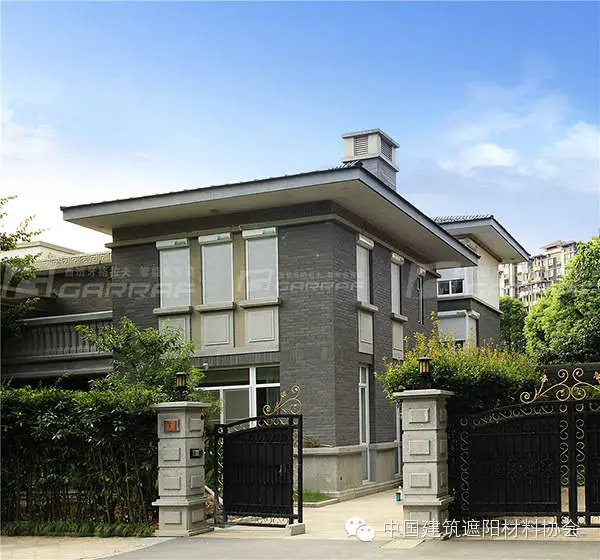

案例系列（六）

ps：多功能卷帘系统结构

多功能卷帘系统由节能帘片组、卷绕及收纳装置、导轨、锁闭/防撬装置、驱动装置等组成，平时由驱动装置把帘片组卷绕到卷轴上，收入由罩壳和端盖组成的帘片盒内，打开时帘片组顺导轨伸展，覆盖整个门窗的面积。针对不同尺寸的门窗和相应的开闭控制要求，可选择多种驱动装置，包括拉绳、手摇杆及管状电机驱动（配合自动控制时必须使用管状电机）

自动控制

采用电机驱动的卷帘门窗系统，结合自动控制系统，可以轻松实现建筑物的智能化管理：冬季在有光照的条件下充分利用阳光，在夜晚自动关闭以提高保温效果；夏季在阳光直射下关闭卷帘窗，降低空调能耗。 中央控制系统配合风、光、雨感应装置，可以在天气变化时自动开启或关闭卷帘，也可设置每天的定时开启和关闭，即使主人外出也不会影响房屋的安全。电机可采用无线电射频遥控，在室内可不受位置的限制，控制一套或多套卷帘系统（射频遥控器通常可穿透两道墙）。

案例系列（七）

手拉绳/手摇绳方式

拉绳器通过的拉绳带动与八角卷轴相联的皮带盘，驱动卷轴转动收起卷帘。 松开拉绳，卷帘依靠自身重量下降。

特点：经济实用，操作快捷，适合于较小面积的卷帘门窗。

手摇杆方式

穿墙安装或安装在罩壳上的手摇杆通过蜗轮蜗杆驱动卷轴，带动卷帘收起或放下。手摇杆可正反转，不用时可取下。

特点：驱动装置具有自锁性能，适合于小到中等面积的卷帘门窗，也可作为电机驱动的备份装置（停电时备用）。
